Prima PLC

Rettifica a controllo elettronico per maniche e rulli rivestiti in gomma e/o tecnopolimeri

  • compact design
    compact design
  • customizable control
    customizable control
  • EC Norm compliant
    EC Norm compliant
  • management operations
    management operations
  • mechanical resistance
    mechanical resistance
  • more productivity
    more productivity
  • patented product
    patented product
  • rubber and polymer
    rubber and polymer

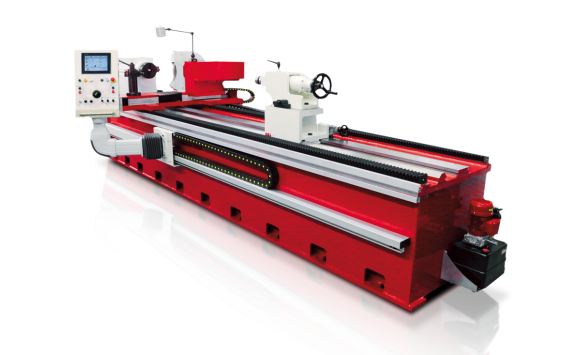

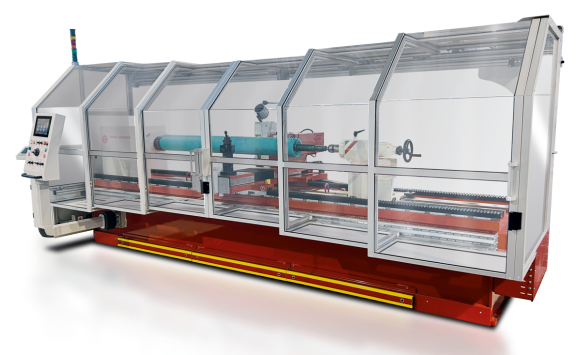

Rettificatrice gestita tramite PLC con pannello di controllo e software personalizzabileprogettata per lavorazione di maniche e rulli rivestiti in gomma e/o tecnopolimeri. La doppia funzione di sbozzatura iniziale (tornitura) e rettifica di precisione finale rendono il prodotto ottimale per ogni vostro intervento permettendo tutte le fasi di lavorazione con un unico posizionamento del pezzo garantendo massima precisione e prestazioni superiori. Sonopossibili tutte le lavorazioni: profilo trapezoidale-conico-convesso, gradininatura, bombatura, intestatura, tornitura, rettifica. L'ingombro ridotto della macchina, l'eliminazione dei magazzini intermedi non più necessari perché il pezzo viene finito direttamente in macchina, la ridotta manutenzione e un rapido ROI sono solo alcuni dei vantaggi di questo innovativo prodotto.

• Solida struttura in acciaio verniciato

• Guide lineari di precisione a gioco ridotto per scorrimento teste di lavoro

• Due teste di lavoro indipendenti per sbozzatura e rettifica

• Componenti meccanici ed elettronici di qualità

• Touch Panel da 10,4" con software personalizzabile

• Utensili sviluppati per garantire alte rese di produzione

Colore macchina
Rosso RAL3000 e Bianco RAL9002 Altre colorazioni a richiesta
Lunghezza [mm] Prima Mod. 200 - 250 - 300 - 350 - 400
4.300 - 4.800 - 5.300 - 5.800 - 6.300
Larghezza [mm]
1.700
Altezza [mm]
1.650
Peso [Kg] Prima Mod. 200 - 250 - 300 - 350 - 400
5.000 - 5.500 - 6.000 - 7.000 - 7.500
Distanza utile tra le punte [mm] Prima Mod. 200 - 250 - 300 - 350 - 400
2.000 - 2.500 - 3.000 - 3.500 - 4.000
Massima corsa tavola [mm] Prima Mod. 200 - 250 - 300 - 350 - 400
2.000 - 2.500 - 3.000 - 3.500 - 4.000
Altezza punte [mm]
450
Diametro massimo pezzo in rotazione [mm]
400
Diametro massimo pezzo rettificabile [mm]
350
Peso massimo pezzo montato tra le punte [Kg]
350
Velocità rotazione pezzo [RPM]
0 - 500
Velocità rotazione mandrino mola [RPM]
1.650
Taglia Cono Contropunta
Morse 5
Campo avanzamento mola di rettifica [mm]
0 - 200
Campo avanzamento utensile di sbozzatura [mm]
0 - 200
Risoluzione minima volantino avanzamento mola per comando in manuale [mm]
0,001
Motorizzazione mola abrasiva
4 kW AC 3Ph
Motorizzazione testa rotante porta-pezzo
Brushless 25 [Nm]
Motorizzazioni: spostamento carro porta-teste - spostamento asse mola/utensile
2 x Brushless 8,4 [Nm]
Accessori inclusi
n° 1 Menabrida per tipo da D.35-D.50-D.80-D.110 [mm] - Totale 4 Pezzi
n°1 Mola abrasiva 400x127x40 [mm] completa di flangia, albero per equilibratura mola
n°1 Utensile rotondo a coltello per sbozzatura e Porta-utensile
n°1 Utensile per ravvivatura di mola abrasiva e Porta-utensile
n°1 Contropunta Fissa - n°1 Contropunta girevole
Equipaggiamenti opzionali
Apparecchio manuale per equilibratura statica delle mole abrasive
Protezioni a soffietto in speciale tela gommata anti-olio per le guide lineari
Torretta porta-utensile girevole manuale a 4 Posizioni
Configurazione per lavorazione ad acqua (da ordinare con la macchina e non retrofittabile) ; include impianto depuratore a singola azione con nastro filtrante in tessuto non tessuto, protezioni a soffietto in speciale tela gommata anti-olio per le guide l
Modulo connessione Internet per assistenza in remoto
