Winner of 2025 Technical Innovation Award FTA - USA
antistatic sleeve
hardness 75 ShD
HD print level
humidity resistant
manual handling
mechanical resistance
protection ring
PTB Norm compliant
Adattatore pneumatico specificatamente studiato per assorbire le vibrazioni delle battute in stampa sia a media che ad alta velocità grazie all'utilizzo di fibre di carbonio ad altissimo modulo stese con opportune inclinazioni determinate dall'ufficio R&D Rossini.
Collaudato in fase di stampa fino a 800 [m/min] garantisce un aumento della velocità di produzione del 30%.E’ una alternativa al Carrier idraulico ma con prestazioni superiori .
Antistatico, è compatibile con tutte le sleeves porta lastra Rossini.Inoltre, consente un'importante riduzione dei pesi delle sleeves agevolando la movimentazione manuale dei carichi con notevole risparmio di tempo nella preparazione della macchina (job change). FastBridge è disponibile sia nella configurazione Side Air che Fori Passanti.

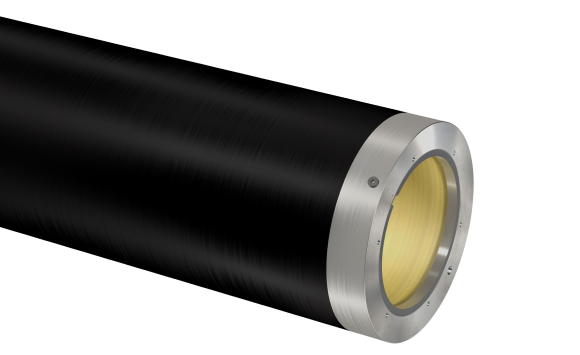

Struttura interna in fibra di vetro. Tubo esterno in fibra di carbonio altissimo modulo (HM). Flange laterali in alluminio per una totale resistenza alla penetrazione d'umidità e solventi. Cava di registro integrata nell'anello di protezione in acciaio montato sulla flangia.
Colore
Nero
Diametro Max
700 [mm] // 27.559"
Lunghezza Min/Max Tolleranza UNI:ISO 2768T1m
350 - 2.850 [mm] // 13.78" - 112.205"
Spessore
7,5 - 70 [mm] // 0.295 - 2.756"
Durezza superficiale - Tolleranza +/-5 Shore D
75 Shore D
Resistenza elettrica
< 1 MOhm
Aria compressa per montaggio sleeve/carrier
6 - 10 [bar] // 87 - 145 PSI Portata minima : 700 [l//min] con ingresso aria avente passaggio libero con D => 8[mm]
Temperatura di esercizio
18° - 40 °C // 64,4 - 104 °F
Velocità di stampa max
800 [m/min]
Cava di registro
Anello di protezione in acciaio con cava di registro integrata
Flange laterali
Standard: Alluminio - Opzionale: Fibra di carbonio
Tolleranza di lavorazione
Finitura esterna con rettifica di precisione (Ra=0,8) avente T.I.R. < 0.02 [mm] quando misurato su un mandrino avente T.I.R. <= 0,005 [mm]
Pulizia e Stoccaggio
Usare alcool etilico con l’aggiunta di max 20% di acetato di etile; stoccare in posizione verticale
