Adattatore pneumatico antistatico per riduzione spessore delle sleeves porta lastra. Consente un’importante riduzione dei pesi agevolando la movimentazione manuale dei carichi con notevole risparmio di tempo nella preparazione della macchina (job change). Costruito in fibra di carbonio ad Alto Modulo, ha flessioni inferiori all’acciaio, riduce le vibrazioni e valorizza la qualità delle stampe nelle produzioni ad alta velocità. Compatibile con tutte le sleeves porta lastra Rossini.
Disponibile nelle versioni: Standard e Fori Passanti.
Brevetto Rossini n. 1275901
Struttura interna in fibra di vetro. Supporto esterno: tubo in fibra di carbonio alto modulo (HM). Flange laterali in alluminio o in carbonio per una totale resistenza alla penetrazione d'umidità e solventi.
Colore
Nero
Diametro Max
700 [mm] // 27.559"
Lunghezza Min/Max Tolleranza UNI:ISO 2768T1m
350 - 2.850 [mm] // 13.78" - 112.205"
Spessore
7,5 - 70 [mm] // 0.295 - 2.756"
Durezza superficiale - Tolleranza +/- 5 Shore D
75 Shore D
Resistenza elettrica
<1 MOhm
Aria compressa per montaggio sleeve/carrier
6 - 10 [bar] // 87 - 145 PSI Portata minima : 700 [l//min] con ingresso aria avente passaggio libero con D => 8[mm]
Temperatura di esercizio
18° - 40 °C // 64,4 - 104 °F
Velocità di stampa max
600 [m/min]
Cava di registro
Anello di protezione in acciaio con cava di registro a baionetta integrata
Flange laterali

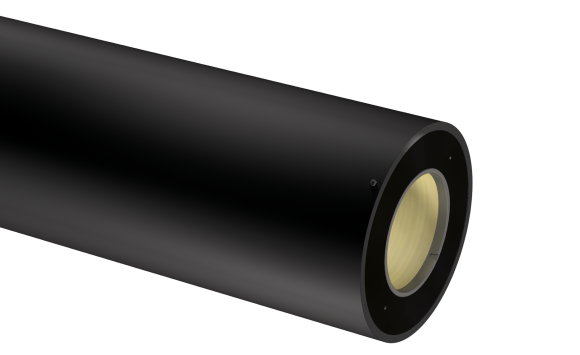

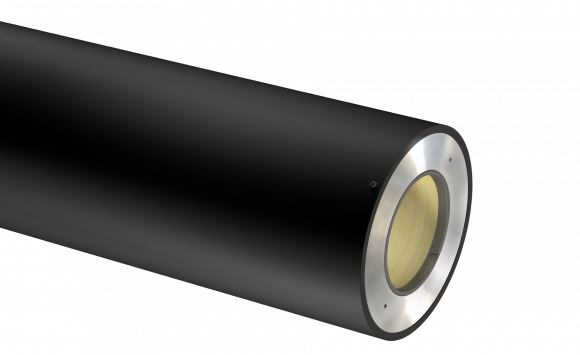

Standard: Alluminio - Opzionale: Fibra di carbonio
Tolleranza di lavorazione
Finitura esterna con rettifica di precisione (Ra 0,8) avente T.I.R. < 0.02[mm] quando misurato su mandrino avente T.I.R. <= 0.005 [mm]
Pulizia e Stoccaggio
Usare alcool etilico con l’aggiunta di max 20% di acetato di etile; stoccare in posizione verticale
