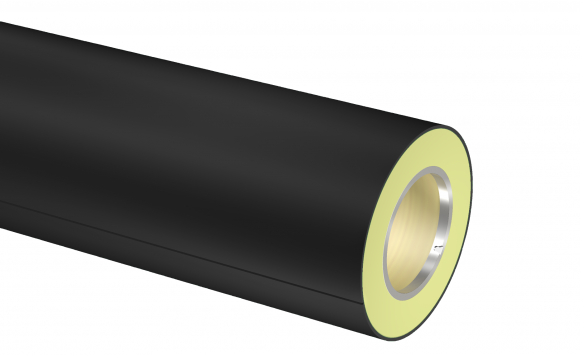

Sleeve porta caucciù utilizzabile su macchine roto-offset a sviluppo variabile (range 14"- 32"). La sleeve è totalmente incapsulata in fibra di vetro con uno strato esterno in poliuretano PU nero, sulla superficie esterna viene realizzata 1 riga orizzontale di riferimento per il montaggio del caucciù; l'anello di protezione in acciaio integra la cava di registro.
Sleeve di base in fibra di vetro costruita con 2 differenti strati intermedi ultraleggeri per una corretta movimentazione manuale. rivestimento esterno disponibile in PU Everstat.
Colore
Nero (PU Everstat)
Sviluppo Min/max
14" - 32"
Lunghezza Min/Max - Tolleranza UNI:ISO 2768T1m
400 - 1000 [mm] // 15.748" - 39.37"
Cava di registro
Anello di protezione in acciaio con cava di registro integrata
Durezza superficiale - Tolleranza +/- 5 Shore D
75 Shore D PU Everstat
Aria compressa per montaggio sleeve
6 - 10 [bar] // 87 - 145 PSI Portata minima : 700 [l//min] con ingresso aria avente passaggio libero con D => 8[mm]
Temperatura di esercizio
18° - 40 °C // 64,4 - 104 °F
Tolleranza di lavorazione
Finitura esterna con rettifica di precisione (Ra=0,05) avente T.I.R. < 0.02 [mm] quando misurato su un mandrino avente T.I.R. <= 0.005 [mm]
Pulizia e Stoccaggio
Usare alcool etilico con l’aggiunta di max 20% di acetato di etile; stoccare in posizione verticale
