Mandrini Speedwell System anti-arco

  • mechanical resistance
    mechanical resistance
  • patented product
    patented product
  • quality certified
    quality certified
  • Speedwell System
    Speedwell System

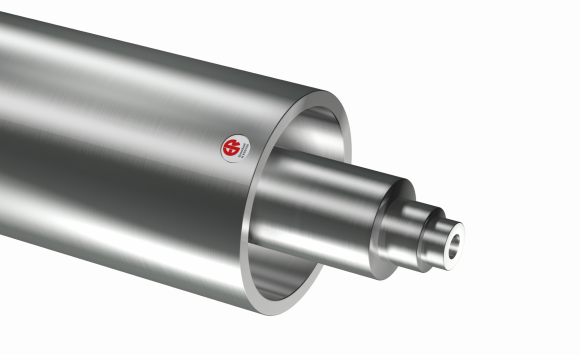

Speciale costruzione anti-arco del mandrino in grado di supportare le Speedwell Sleeves gommate in impieghi gravosi. Il mandrino ha la brevettata conicità, il sistema a camera chiusa per la distribuzione dell’aria compressa oltre ad una perfetta rettifica della tavola con eventuale rivestimento di cromatura, nichelatura in base al disegno costruttivo che consente un agevole e corretto montaggio della manica gommata Speedwell.

Materiale
Standard : Acciaio al carbonio
Conicità
Secondo brevetto Rossini Speedwell System
Aria compressa per montaggio sleeve
Pressione : 12-20 [Bar] 174 - 290 [PSI] - Portata : 10 [Nl/min]
Carico applicabile
Fino a 40 [Kg/cm] in funzione della lunghezza e diametro mandrino
Tolleranza di lavorazione
Finitura esterna con rettifica di precisione (Ra 0,8). Tolleranza di parallelismo e concentricità < 0.01 [mm]
Finiture superficiali
Tavola mandrino rettificata con trattamento di tempra o cromatura; trattamenti di tempra zona cuscinetti dei perni
Grado di bilanciatura DIN ISO 1940-1
Standard G 6.3 a 1000 RPM
Accessori fornibili
Bussole temprate per scorrimento cuscinetti - Giunti rotanti a 1 o 2 vie
Il mandrino Speedwell viene fornito secondo il disegno e le specifiche progettuali stabilite dal produttore della macchina
