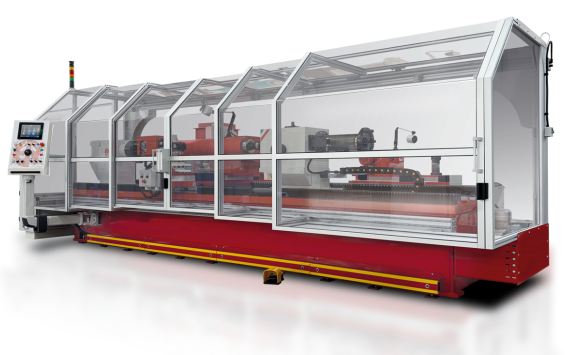

Prima XL PLC

  • compact design
    compact design
  • customizable control
    customizable control
  • EC Norm compliant
    EC Norm compliant
  • management operations
    management operations
  • mechanical resistance
    mechanical resistance
  • more productivity
    more productivity
  • rubber and polymer
    rubber and polymer

Come la PRIMA PLC consente tutte le operazioni su rivestimenti gommati e/o tecno-polimeri sopra riportate su pezzi di dimensioni rilevanti fino a:

  • Lunghezza fino a 8 m tra le punte (corredata di lunette dimensionate allo scopo di fornitura)
  • Diam. max 600 [mm]

Una struttura in carpenteria elettro-saldata fortemente irrigidita e l’utilizzo di guide a giochi ridotti permette il mantenimento di tolleranze ristrette della lavorazione tavola esterna entro i 0,02 [mm] sul diametro anche per lunghezze di rettifica decisamente importanti.

• Solida struttura in acciaio verniciato
• Guide lineari di precisione a gioco ridotto per scorrimento teste di lavoro
• Due teste di lavoro indipendenti per sbozzatura e rettifica
• Componenti meccanici ed elettronici di qualità
• Touch Panel da 10,4" con software personalizzabile
• Utensili sviluppati per garantire alte rese di produzione

Colore macchina
Rosso RAL3000 e Bianco RAL9002 Altre colorazioni a richiesta
Lunghezza [mm] Prima XL-PLC Mod. 200 - 250 - 300 - 400 - 450
5.000 - 5.500 - 6.000 - 6.500 - 7.000 - 7.500
Profondità [mm]
2.500
Altezza [mm]
2.000
Peso [Kg] Prima XL Mod. 200 - 250 - 300 - 350 - 400 - 450
5.500 - 6.400 - 7.300 - 8.500 - 9.750 - 11.000
Distanza utile tra le punte [mm] Mod. 200 - 250 - 300 - 350 - 400 - 450
2.000 - 2.500 - 3.000 - 3.500 - 4.000 - 4.500
Massima corsa tavola [mm] Mod. 200 - 250 - 300 - 350 - 400 - 450
2.000 - 2.500 - 3.000 - 3.500 - 4.000 - 4.500
Altezza punte [mm]
520
Diametro massimo pezzo in rotazione [mm]
550
Diametro massimo pezzo rettificabile [mm]
500
Peso massimo pezzo montato tra le punte [Kg]
800
Velocità rotazione pezzo [RPM]
0 - 500
Velocità rotazione mandrino mola [RPM]
1.650
Taglia Cono Contropunta
Morse 6
Campo avanzamento mola di rettifica [mm]
0 - 400
Campo avanzamento utensile di sbozzatura [mm]
0 - 400
Risoluzione minima volantino avanzamento mola per comando in manuale [mm]
0,001
Motorizzazione mola abrasiva
4 kW AC 3Ph
Motorizzazione testa rotante porta-pezzo
Brushless 62,5 [Nm]
Motorizzazioni: spostamento carro porta-teste - spostamento asse mola/utensile
3 x Brushless 8,4 [Nm]
Accessori inclusi
n° 1 Menabrida per tipo da D.35-D.50-D.80-D.110 [mm] - Totale 4 Pezzi
n°1 Mola abrasiva 400x127x40 [mm] completa di flangia, albero per equilibratura mola
n°1 Utensile rotondo a coltello per sbozzatura e Porta-utensile
n°1 Utensile per ravvivatura di mola abrasiva e Porta-utensile
n°1 Contropunta Fissa - n°1 Contropunta girevole
Equipaggiamenti opzionali
Apparecchio manuale per equilibratura statica delle mole abrasive
Protezioni a soffietto in speciale tela gommata anti-olio per le guide lineari
Torretta porta-utensile girevole manuale a 4 Posizioni
Configurazione per lavorazione ad acqua (da ordinare con la macchina e non retrofittabile) ; include impianto depuratore a singola azione con nastro filtrante in tessuto non tessuto, protezioni a soffietto in speciale tela gommata anti-olio per le guide l
Modulo connessione Internet per assistenza in remoto
